WEB-C111X

? 具有強大的兼容性，可兼容WEC-CTGL、WEC-CEHL全部核心板

? 支持SATA和mPCIe、M.2接口SSD硬盤

? 2路HDMI 2.0顯示

? 3路千兆以太網，支持4G/5G無線網絡

? 6路DB9串口，2路RS232/RS422/RS485，4路RS232

? 4路USB 3.0，內置4路USB 2.0

? 支持9-28V寬壓輸入

在線訂購

產品介紹產品規格外形尺寸技術規格書

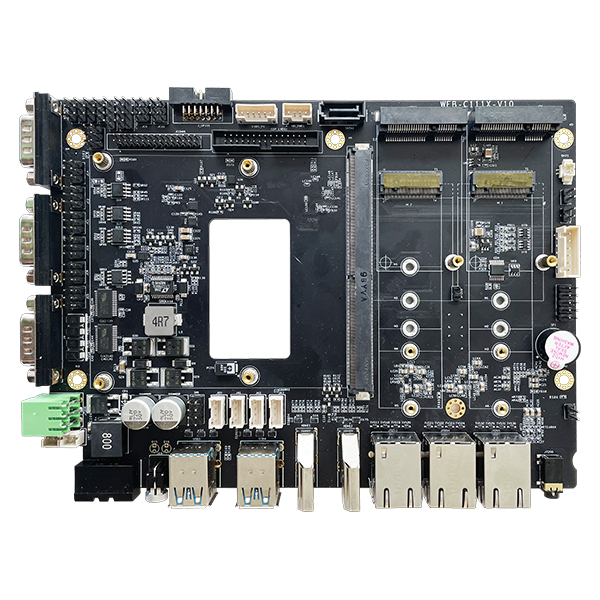

本產品屬于杭州研智科技有限公司W(wǎng)EC-Cxxxx系列核心板的配套底板，具有超強兼容性，可以兼容WEC-CTGL和WEC-CEHL系列的全部核心板。

外置豐富的外設接口，支持SATA和mPCIe、M.2接口SSD硬盤；支持2路HDMI 2.0顯示；3路千兆以太網，支持4G/5G無線網絡；6路DB9串口，包括2路RS232/RS422/RS485、4路RS232；4路USB 3.0、內置4路USB 2.0。支持9-28V寬壓輸入。

▇ 兼容性能特點：

? 跨平臺兼容：可兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器的核心板（WEC-CTGL和WEC-CEHL）

? 接口兼容：均采用MXM物理接口

? 信號兼容：按照統一的規則對管腳信號進行定義

同一塊底板可以適配WEC-CTGL和WEC-CEHL系列核心板。

產品型號	WEB-C111X
存儲	SATA	1路SATA 2.0直立A型插座，支持SATA硬盤
	SSD	1路mini PCIe接口，支持mSATA SSD
	SSD	1路M.2 M-key PCIe 3.0，支持 2242/2280 NVMe SSD
顯示	HDMI	2路HDMI 2.0 Type-A
	eDP	1 路單通道4線eDP
	LVDS	2 路4通道 24-bit LVDS
	MIPI-DSI	單通道輸出，且與LVDS插件復用
網絡	以太網	3路千兆以太網，10/100/1000Mbps，RJ45接口
	4G/5G	支持，1路mPCIe接口支持 4G模組，M.2 B-key接口支持5G模組；1路Micro SIM卡槽
	WIFI	WIFI 2.4G
	藍牙	Bluetooth 4.2
I/O	USB	4 路USB 3.0，Type A；內置4路USB 2.0
	COM	2路帶絕緣的RS232/422/485，DB9，4路帶絕緣的RS232，DB9
	CAN	2路CAN，支持采用 WEC-CTGL 核心板時外部CAN信號輸入
	GPIO	8路GPIO
	RTC	支持
	音頻	1路L&R Line-Out+1路MIC In，2 in1， 3.5mm Jack
電源	輸入電源	直流輸入，9~28V
環境	工作溫度	0 ~ 60℃
	存儲溫度	-40 ~85℃
	工作濕度	0%~95% @40℃，無凝結
	存儲濕度	0%~95% @60℃，無凝結
機械性能	外形尺寸	147.3mm×189.4mm
